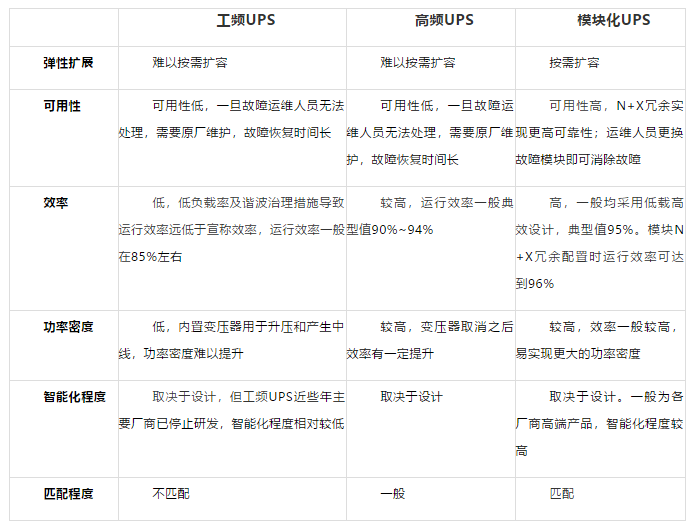

不同類型UPS對數據中心需求的適配度表：
由表可見，工頻UPS電源無論是可擴展性、可用性、效率還是功率密度方面都已經難以匹配數據中心的需求。而模塊化則在這幾個方面均表現優異，必將成為數據中心的不間斷供電系統的主流選擇。
]]>二.UPS不間電源的功能要求
1.靜態旁路開關的切換時間一般為2~10ms，并應具有如下功能：
a.當逆變裝置故障或需要檢修時，應及時切換到電網(市電備用)電源供電。
b.當分支回路突然故障短路，電流超過預定值時，應切換到電網(市備用)電源，以增加短路電流，使保護裝置迅速動作，待切除故障后，再起動返回逆變器供電。
c.帶有頻率限蹤環節的不間斷電源裝置，當電網頻率被動或電壓波動超過額定值時，應自動與電網解列，頻率與電壓恢復正常時再自動并網。
2.用市電旁路時，逆變器的頻率和相位應與市電鎖相同步。
3.對于三相輸出的負有不平衡度，最大一相和最小一相負載的基波均方根電流之差，不應超過不間斷電源額定電流的25%，而且最大電流不超過其額定值
4.三相輸出系統檢出電壓的不平衡系數(負序分量對正序分量之此)應不超過5%。輸出電壓的總波形失真度不應超過5%(單相輸出允許10%)
]]>UPS電源設備是指不會因短暫停電中斷、可以一直供應高品質電源、有效保護精密儀器的電源設備。是把儲能蓄電池與UPS不間斷電源連接在一起，接通市電，在市電狀態下市電經過UPS電源主機的逆變為后端負載設備，提供穩壓穩頻的額純凈能源，在市電異常狀態下儲能電池經過UPS電源主機的逆變能力，將DC直流逆變為AC交流最終承擔起負載設備的能力，并且依據蓄電池儲存的能量，為后端設備提供相應的續航時間。
在UPS電源的組裝過程中建議如下：
1、設備就位，開箱檢驗設備在運輸過程中，有無磕碰，外觀收到損壞現象，蓄電池有無倒置造成漏液現象。
2、檢查無異常，開始組裝蓄電池，電池組多組并聯的時候，本著先串聯后并聯的安裝要求，連接主機之前用萬用表檢測電池組直流電壓是否是UPS電源主機所需的機器開機直流電壓：
(1)直流不對檢查電池連接有無接錯現象;
(2)無異常進行下步安裝步驟。
3、將電池組與UPS電源連接在一起，市電輸入輸出接好，接通UPS電源后部空開，外用表檢測各連接部位電壓，無異常開機調試。
安裝很重要，在安裝之后，還需要注意UPS不間斷電源的使用，做好UPS蓄電池的維護工作，可以減少UPS的故障，提高系統運行的穩定性。通過對電池的維護可以提高電池的使用壽命。
]]>1、停電保護作用
市電電網瞬間停電時立即由UPS電源系統將UPS蓄電池直流電源轉換成交流電繼續為負載供電，避免因停電而帶來的不便和損失。
2、穩壓作用
市電電壓容易受電力輸送線路的距離和品質影響，離變電所較近的用戶電壓較高，離變電所較遠的用戶電壓則會偏低較低。電壓過高或過低都會影響用戶儀器設備的使用質量和使用壽命，較嚴重時則會損壞設備，給用戶造成重大損失。UPS電源系統的使用則可以為用戶設備提供穩定的電壓電源，保障設備的正常運行和延長使用壽命。
3、突波保護作用
通常UPS電源系統會有尖端放電設計吸收突波，避免因突波問題影響設備的使用效率和壽命，為設備提供保護。
4、高低電壓保護作用
當市電電壓時高時低，UP電源內的穩壓器(AVR)使市電電壓保持在可使用的安全范圍，確保設備可以正常運行。當高低電壓超過可使用的范時，UPS電源系統則將啟動蓄電池供電，保障設備的持續運行。
5、諧波失真保護作用
電力經由輸配電線路傳送至使用端時，電壓波形失真，基波電流發生變化產生諧波。諧波會影響設備的使用，通過UPS電源則能為設備提供穩定高品質的電源，有效提高設備的運行效率和壽命。
6、穩定頻率作用
頻率就是市電每一秒變動的周期，50Hz就是每秒50周次。市電發電機運轉時受到用戶端用電量的突然變化而造成轉速的變動將使轉換出來的電力頻率不定，通過UPS電源轉換的電力可提供穩定的頻率，確保儀器設備的正常工作。
7、瞬間保護作用
市電有時會發生電壓上涌和下陷或瞬間壓降，這樣的問題會影響設備的精準度，嚴重時會損壞精密設備使用戶遭受損失。UPS不間斷電源系統可以提供穩定的電壓，從而保護設備。
8、抑制橫模和共模噪聲的作用
橫模噪聲產生在火線與中性線之間;共模噪聲產生在火線、中性線與地線之間。看不見的電力問題防不勝防，時時刻刻危害著儀器設備，給用戶造成損失。UPS電源為儀器和數據保駕護航，確保設備的正常運行和延長設備使用壽命。
]]>裝置一臺UPS，首先要思考它對復雜的電網環境習慣的才能，包含由柴油機拖動的習慣才能。要考察的功用目標有輸入電壓答應改變規模，輸入功率因數和UPS雙向抗攪擾的才能。輸入電壓答應改變規模小時，會使UPS頻頻進入電池供電狀況;輸入功率因數低時，意味著輸入存在較大的非線性電流成分，這不僅會損壞環境，還會導致供電設備及傳輸的容量裝備的擴充,糟蹋電能;抗攪擾功用包含能按捺電網中存在的各種攪擾和反向對電網形成的攪擾。
二、UPS不間斷電源對各種負載的習慣才能
這兒指的不是比如電壓安穩度、波形失真度、頻率安穩度、動態呼應時刻、后備轉換時刻等常規目標，而要留意的是在一些特別負載裝備下，UPS是不是能正常運轉。比如強容性負載、沖擊性負載、整流濾波輸入負載、帶有同功率線性變壓器輸入的負載.要考察的功用目標有帶非線性負載的才能(輸出功率因數)、帶周期性沖擊負載的才能(波峰系斷)\帶隨機性沖擊負載的才能(剎那間過載或短路的耐力和維護才能)、三相不平衡負載的才能等。
三、進步電池功用，加強對電池的辦理
關于電池，要留意兩個疑問，一是要選用功用優秀的電池、二是要思考UPS不間斷電源對電池的運用和辦理才能。現在一些領先的UPS廠商在這方面做的作業是很有成效的。比如依據電池的物理化學特性裝備充電電路，隨時監測電池充電狀況，經過軟件自行設置充放電維護,對電池起浮電壓進行溫度抵償，在正常作業狀況下可熱替換電池等。
四、體系裝備的靈活性和冗余功用
當一臺UPS不間斷電源容量不滿意需要時，可用多臺并聯，為了進步牢靠性,能夠采用多臺冗余裝備，這件在UPS體系裝備就呈現了模塊化技能、多臺并聯技能、串并聯冗余技能，旁路修理技能等,這些對進步供電體系的靈活性、可擴容性、可維護性和進步牢靠性都是有顯著作用的。
五、智能化和網絡維護才能
UPS不間斷電源的智能化和網絡維護是一個新的技能，關于運用者來說有個逐步知道和不斷擴大運用規模的進程，選用時要留意以下三個疑問。榜首，軟件的功用，一般應包含安全關閉體系，狀況測驗記載體系,UPS本身辦理體系，乃至還包含環境監測體系。第二，軟件可支撐的操作體系的種類(兼容性)和可操作性。第三，所提供的軟件最佳得到有關的操作體系廠商的檢測和認證。
六、對UPS不間斷電源硬件體系的考察
硬件體系是決議UPS主機運轉是不是牢靠的關鍵性要素，要考察的內容包含出產廠商的技能水平和老練程度，出產才能和工藝水平;所選用的元件的種類和質量;電路的領先性和老練程度等。講到電路方式和領先水平，在現在各種類型的UPS不間斷電源都能滿意運用請求的情況下，切當的定論水平高低和功用好壞是很難的，也是無益的，可是電路構造的不斷改進必定給UPS帶來新的功用，例如互動式電路構造，雖然各家的電路方式仍有不一樣，電路老練程度紛歧，可是它們有一個共同點，他們都運用了溝通調壓電路中的功率抵償原理，這對進步功率下降逆變器作業強度，然后進步整機運轉的牢靠性是絕對有優點的。
]]>1.停電保護—一瞬間停電時立即由UPS電源將電池直流電源轉換成交流電繼續供電。
2.高低電壓保護—一市電電壓過高或過低時UPS內建穩壓器(AVR)將做適當的調整,使市電的電壓保持在可使用的范圍,若電壓過低或過高超過可使用范圍,UPS將電池直流電源轉換成交流電繼續供電,以保護用戶設備。
3.波形失真處理—一由于電力經由輸配電線路傳送至客戶端,各種機器設備的使用,往往造成市電電壓波形的失真,因為波形失真將產生諧波干擾設備且會使電力系統變壓器溫度升高,一般要求失真率<5%,一般UPS設計失真率<3%。
4.頻率穩定—一市電頻率分為50Hz/60Hz兩種,所謂頻率就是每一秒變動的周期,50Hz就是每秒50周次,臺灣市電的頻率是60Hz,大陸是50Hz.發電機運轉時受到客戶端用電量的突然變化造成轉速的變動將使轉換出來的電力頻率飄移不定,UPS轉換的電力可提供穩定的頻率。
5.電壓穩定—一市電電壓易受電力輸送線路品質的影響,離變電所較近的用戶電壓較高約130~120V,離變電所較遠的用戶電壓較低約100~90V,電壓太高或太低會使用戶設備縮壽命,嚴重時會燒毀設備,使用在線式UPS可提供穩定的電壓電源,電壓變動不到2V,可延長設備壽命及保護設備。
6.抑制橫模噪聲—一橫模噪聲產生在火線與中性線之間。
7.抑制共模噪聲—一共模噪聲產生在火線/中性線與地線之間。
8.突波保護—一般UPS電源會加裝突波吸收器或尖端放電設計吸收突波,以保護用戶設備。
9.瞬時響應保護—市電受干擾時有時會造成電壓凸出或下陷或瞬間壓降使用在線式UPS可提供穩定的電壓,使電壓變動不到2V,可延長設備壽命及保護設備。
10.監控電源—配合UPS不間斷電源的智能型通訊接口及監控軟件可紀錄市電電壓頻率停電時間及次數來達到電源的監控,并可安排UPS定時開關機的時間表來節約能源。
]]>1)電壓穩定
一市電電壓易受電力輸送線路品質的影響,比如說離變電所較近的用戶電壓較高約130~120V,離變電所較遠的用戶電壓較低約100~90V,如電壓太高或太低會使用戶設備縮壽命,嚴重時會燒毀設備,使用在線式UPS可提供穩定的電壓電源,電壓變動不到2V,可延長設備壽命及保護設備。
2)停電保護
一市電瞬間終端時如配備UPS，則立即由UPS不間斷電源將電池直流電源轉換成交流電繼續為負載供電。
3)高低電壓保護
一市電電壓過高或過低時UPS內建穩壓器(AVR)將做適當的調整,使市電的電壓保持在可使用的范圍,若電壓過低或過高超過可使用范圍,UPS將電池直流電源轉換成交流電繼續供電,以保護用戶設備。
4)頻率穩定
一市電頻率分為50Hz/60Hz兩種,所謂頻率就是每一秒變動的周期,50Hz就是每秒50周次,臺灣市電的頻率是60Hz,大陸是50Hz。發電機運轉時受到客戶端用電量的突然變化造成轉速的變動將使轉換出來的電力頻率飄移不定,UPS不間斷電源轉換的電力可提供穩定的頻率。
5)波形失真處理
一由于電力經由輸配電線路傳送至客戶端,以供各種機器設備的使用,這往往造成市電電壓波形的失真。由于波形失真將產生諧波去干擾設備，并且會使電力系統變壓器溫度升高，大都要求失真率<5%，而一般UPS不間斷電源設計的失真率<3%～5%。
6)監控電源
配合UPS電源的智能型通訊接口及監控軟件可紀錄市電電壓頻率停電時間及次數來達到電源的監控,并可安排UPS不間斷電源定時開關機的時間表來節約能源。
7)抑制共模噪聲
一共模噪聲產生在火線/中性線與地線之間。
8)抑制橫模噪聲
一橫模噪聲產生在火線與中性線之間。
9)突波保護
一般UPS不間斷電源會加裝突波吸收器或尖端放電設計吸收突波,以保護用戶設備。
]]>1、交流穩壓器的使用：
使用UPS電源后，不必再加交流穩壓器。若一定要加，應加在UPS電源的前級，即市電先經交流穩壓器，再經UPS電源，然后到負載。
2、避免過載使用UPS電源
在使用UPS電源的時候還要計算負載的大小，要避免負載的過大或者過小，過大的負載會使UPS電源長期工作在超負荷狀態從而縮短UPS電源的使用壽命;如果負載過小，UPS電源的工作電路長期工作在不正常狀態，這對于UPS電源也是有一定危害的。合理的負載應該控制在50%到80%之間。實踐證明，UPS電源輸出負載控制在60%左右為，可靠性。在UPS電源出現過載或逆變器故障時會轉到旁路模式運行，此時UPS電源不具備后備功能，負載所用的電源是通過電力系統直接供應的。
3、盡量不要超負載運行：
盡量在低于額定功率的范圍內運行，因為超負載功率運行不僅僅會對負載的壽命產品影響，也會對其供電的UPS電源壽命產生影響。一般情況下，在線式UPS電源的負載量應該控制在70%～80%，而后備式的UPS電源的負載量應該控制在60%～70%。注意，過度輕載也不好，雖然不如過載那么嚴重。
4、不要使用柴油發電機：
UPS電源不宜由柴油發電機供電，因其頻率經常突變不穩，影響UPS電源的正常運行。
5、使用UPS電源時的開機和關機順序：
正確的開機關機順序應該是先打開UPS電源給它供電，然后再打開各個負載，這樣可以避免啟動時瞬間的電流沖擊給UPS造成的損害，在關機時的順序正好相反應該先關閉各個負載最后關閉UPS.在市電中斷由UPS供電時，應該盡快保存好自己的數據和資料然后關閉電腦，否則使用UPS電源進行工作可能會使UPS過量放電，從而縮短UPS的使用壽命。
6、UPS電源首次充電技巧：
新購置UPS電源后，要將UPS電源插入220V市電電網中，充電至少12小時以上，以確保電池充電充分。否則，蓄電池的實際可供使用的容量將大大低于蓄電池的標稱容量。若UPS電源長期不用。應每隔2～3個月開機24小時，讓其充電充分，并讓UPS電源處于逆變器工作狀態下2～3分鐘，以保證電池的正常壽命。UPS電源一旦接通市電，即開始對電池組充電，持續按開機鍵1秒以上進行開機，即開啟逆變器。
7、UPS電源不可長期閑置：
蓄電池的過度放電和蓄電池長期開路閑置不用可使蓄電池的內阻增大，可充、放電性能變壞。對于長期閑置不用的UPS電源，在重新開機使用前，讓UPS電源利用機內的充電回路充電12小時以后再接負荷，對于后備式UPS電源，每隔一個月讓UPS電源處于逆變器狀態工作2～3分鐘，來激活蓄電池。此外，還需要嚴格控制蓄電池的充電電流不得超過蓄電池允許的充電電流。因為過大的充電電流會導致蓄電池的使用壽命縮短。
]]>1、長時間的小電流放電。大家都知道，蓄電池所使用的容量與放電電流的大小關系密切，放電電流越小，實際放掉的容量就越多。一般來說，蓄電池的放電容量，必須控制在80%的額定容量以內。也就是說，當蓄電池放出額定容量的80%時，就不允許繼續放電。如果繼續放電，就會造成蓄電池的深放電，如不及時采取補救措施，就可能造成蓄電池永久性的損壞。
2、長時間的頻繁放電。有的單位和地區，由于市電停電比較頻繁，就有可能造成蓄電池頻繁放電。如果在蓄電池放完電后，沒有足夠的時間(一般在10h以上)來進行充電，第二次又馬上放電，這樣的次數多了，就可能造成蓄電池的深放電。
UPS電源都具有蓄電池最低電壓保護值，應盡量避免放電到最低保護值才關機的現象出現。
]]>1、有市電時UPS電源輸出正常，而無市電時蜂鳴器長鳴，無輸出。
故障分析：從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查：
——檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。
——若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞。
——若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。
——若波形產生電路無PWM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因;
——若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞。
上述排故順序也可倒過來進行，有時能更快發現故障。
2、蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去。
故障分析：從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查：
——檢查充電電路輸入輸出電壓是否正常;
——若充電電路輸入正常，輸出不正常，斷開蓄電池
再測，若仍不正常則為充電電路故障;
——若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。
3、逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有：
——過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用;
——脈寬調制(PWM)組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞;
——功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。
4、UPS電源開機后，面板上無任何顯示，UPS不工作。
故障分析：從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路：
——檢查市電輸入保險絲是否燒毀;
——若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因為某些UPS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉;
——若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。
——若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。
5、一臺后備UPS電源有市電時工作正常，無市電時逆變器有輸出，但輸出電壓偏低，同時變壓器發出較大的噪音。
故障分析：逆變器有輸出說明末級驅動電路基本正常，變壓器有噪音說明推挽電路的兩臂工作不對稱，檢測步驟如下：
——檢查功率是否正常;
——若功率正常，再檢查脈寬輸出電路輸出信號是否正常;
——若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。
6、在市電供電正常時開啟UPS電源，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS電源只能工作在逆變狀態，不能轉換到市電工作狀態。
故障分析：不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測：
——市電輸入保險絲是否損壞;
——若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常;
——若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常;
——若市電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。
]]>1.定期對UPS不間斷電源進行維護工作：清除機內的積塵，測量蓄電池組的電壓，更換不合格的電池，檢查風扇運轉情況及檢測調節UPS的系統參數等。
2.禁止超負載使用。
3.禁止頻繁地關閉和開啟UPS電源，一般要求在關閉UPS電源后，至少等待6秒鐘后才能開啟UPS電源，否則，UPS電源可能進入“啟動失敗”的狀態，即UPS電源進入既無市電輸出，又無逆變輸出的狀態。
4.使用UPS電源時，應務必遵守廠家的產品說明書有關規定，保證所接的火線、零線、地線符合要求，用戶不得隨意改變其相互的順序。
5.UPS電源的場所擺放應避免陽光直射，并留有足夠的通風空間，同時，禁止在UPS輸出端口接帶有感性的負載。
6.嚴格按照正確的開機、關機順序進行作，避免因負載突然加上或突然減載時，UPS電源的電壓輸出波動大，而使UPS電源無法正常工作。
]]>一、有市電時UPS輸出正常，而無市電時蜂鳴器長鳴，無輸出
故障分析：從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查：
1、檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。
2、若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞。
3、若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。
4、若波形產生電路無PWM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因;
5、若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞。
上述排故順序也可倒過來進行，有時能更快發現故障。
二、蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去
故障分析：從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查：
1、檢查充電電路輸入輸出電壓是否正常;
2、若充電電路輸入正常，輸出不正常，斷開蓄電池再測，若仍不正常則為充電電路故障;
3、若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。
三、逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有
1、過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用;
2、脈寬調制(PWM)組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞;
3、功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。
四、UPS開機后，面板上無任何顯示，UPS不工作
故障分析：從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路：
1、檢查市電輸入保險絲是否燒毀;
2、若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因為某些UPS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉;
3、若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。
4、若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。
五、在接入市電的情況下，每次打開UPS，便聽到繼電器反復的動作聲，UPS面板電池電壓過低指示燈長亮且蜂鳴器長鳴
根據上述故障現象可以判斷：該故障是由蓄電池電壓過低，從而導致UPS啟動不成功而造成的。拆下蓄電池，先進行均衡充電(所有蓄電池并聯進行充電)，若仍不成功，則只有更換蓄電池。
六、一臺后備UPS有市電時工作正常，無市電時逆變器有輸出，但輸出電壓偏低，同時變壓器發出較大的噪音
故障分析：逆變器有輸出說明末級驅動電路基本正常，變壓器有噪音說明推挽電路的兩臂工作不對稱，檢測步驟如下：
1、檢查功率是否正常;
2、若功率正常，再檢查脈寬輸出電路輸出信號是否正常;
3、若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。
七、在市電供電正常時開啟UPS，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS只能工作在逆變狀態，不能轉換到市電工作狀態
故障分析：不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測：
1、市電輸入保險絲是否損壞;
2、若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常;
3、若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常;
4、若市電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。
八、后備式UPS當負載接近滿載時，市電供電正常，而蓄電池供電時蓄電池保險絲熔斷
故障分析：蓄電池保險絲熔斷，說明蓄電池供電流過大，檢測步驟如下：
1、逆變器是否擊穿;
2、蓄電池電壓是否過低;
3、若蓄電池電壓過低，再檢測蓄電池充電電路是否正常;
4、若蓄電池充電電路正常，再檢測蓄電池電壓檢測電路工作是否正常。
九、UPS電源只能由市電供電而不能轉為逆變供電
故障分析：不能進行市電向逆變供電轉換，說明市電向逆變供電轉換部分出現故障，要重點檢測：
1、蓄電池電壓是否過低，蓄電池保險絲是否完好;
2、若蓄電池部分正常，檢查蓄電池電壓檢測電路是否正常;
3、若蓄電池電壓檢測電路正常，再檢查市電向逆變供電轉換控制輸出是否正常。
]]>
